山形県商業施設様
2022年8月よりリニューアル工事を行っていた、三菱電機ビル用マルチエアコン（ズバ暖ビルマル）更新工事竣工しました。
PUHY-HRP850SDMG5（30馬力）6セット（内機32台）
PUHY-HRP560SDMG5 (20馬力）1セット（内機4台）
PUZ-HRMP112KA5 1セット
AE200J 集中管理システム
室外機冷媒管はRDダクト収納仕様。ビルマル本体は豪雪地域との事で防雪フード装着仕様です。
電源ケーブルもブレーカーからＣＶＴ100ＳＱに入替工事となりました。RDダクト横に亜鉛プルボックス敷設しダクト内から本体に入線となっています。
1ケ月かかったリニューアル工事となりましたが、三菱電機グループ会社の方々お世話になりました。
工場建屋内動力電源及び電灯電源増強工事が完了しました。
動力電源450A増強 電灯電源200A増強工事を行いました。
第1キュービクル改造の後、基礎コンクリートに350mmカッターを入れ既存コンクリートを剥離しました。
雨水用U字溝の下側にエフレックスをくぐらせます。
エフレックスの敷設作業中です。動力用と電灯用2本埋設となります。
エフレックス埋設後は、建屋内にRAC内配線となります。
450A動力用分電盤設置後です。2次側配線は、グレーチング内を通過して各機器に配線となりました。
岩手県工場内スポットエアコン設置工事が完了しました。
室外機6台（10馬力5台 5馬力1台）室内機11台の組み合わせです。円形ダクトフランジ、ダクト配管は300Φフカガワニューホープタイプ、吹出口は200Φ防露ダクト方式が採用されています。
局所吹出口は４１ケ所設置させていただきました。
室外機 PUHVX-P280DM-E1 5台 PCHV-P140DM-E2 1台
室内機 PCAV-P140DM-E1 11台
防雪フード装着、室外機ダクトはPD配管でまとめられています。
冷凍庫と冷蔵庫設置状況 冷蔵庫室内右側に冷凍庫が設置してあります。
プレハブユニット型式です。一度解体して再設置工事を行いました。
当然、庫内、外回シーリングも完全に行っています。
冷凍庫内機設置状況 -20度に設定してあります。
冷蔵庫内機設置状況 10度に設定してあります。
室外機設置状況。
浪江町、合資会社旭屋様のクーリングユニット（東芝キャリア製）の設置工事が完了しました。
大型換気送風機に引き続き、スポットエアコンの設置工事が竣工しました。
工場建屋内、南側と北側に２機設置させていただきました。
吸込口は350Φスパイラルダクト方式、吹き出し口は300Φ~250Φ~125Φのスパイラルダクト方式が採用されています。
ボリュームダンパー仕様で、1機ダクト2経路6ケ所、合計２機4経路12ケ所の手元吹き出し口で一定速の風量を確保しております。
※大型換気送風機との組み合わせ（南側）
※大型換気送風機との組み合わせ（北側）
工場建屋内室内温度が高めの為、作動温度も若干調整させていただいています。
結露対策として本体は40Kマイクロ保温、スパイラルダクトは24ｋグラスウール保温が採用されています。
依頼元：株式会社エイティック様
機器構成はすべて三菱電機業務用パッケージエアコンとルームエアコンで構成されています。
PLZX-ERMP224EEZ ８馬力同時ツイン ×2セット
PLZX-ERMP160EEZ 6馬力同時ツイン ×2セット
PLZX-ERMP112LZ 4馬力同時ツイン ×2セット
PLZX-ERMP80LEZ 3馬力同時ツイン ×1セット
PLZ-ERM80EEZ 3馬力四方向シングル ×1セット
PCZ-ERMP80HZ 3馬力シングル（厨房用機器） ×1セット

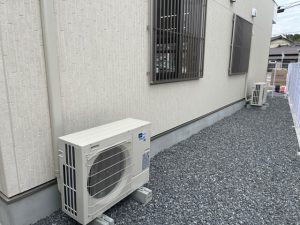

MSZ-JXV5621S MSZ-GV5621S ~ MSZ-GV2221 各居室系統×46セット
冷媒管保温材はガス菅20ｍｍ保温仕様（民間仕様）、冷媒管及びドレン配管はすべて建屋内壁面・床面隠蔽配管となっております。
本施設は、2022年6月から入居が開始されます。
発注元：三菱電機グループ会社
施工実績紹介でも掲載させていただいておりますが、大きさのイメージがわからないとのお声があり、今回は作業工事行程を掲載させていただきます。
工場建屋内、北側と南側に２基設置させていただきました。
北側1
既存ALC壁面を、縦1500×横1500で開口作業中です。
北側1
ALC壁面に厚み6ｍｍのＬアングルを既存鉄骨にＴＩＧ溶接し設置枠を作成後、大型換気送風機を開口枠に設置します。
北側1
設置した大型換気送風機に外部フードを取り付けます。
南側1
開口したＡＬＣ壁面に、送風機取付枠をＴＩＧ溶接中です。
南側1
大型換気送風機を設置中です。重量物の為3人作業です。
南側1
外部フード取付中です。外部フードもかなりの重量物で2人作業となっております。
動力は3相電源機です。モーターブレーカー新規設置盤より配線及び動力用ＳＷをつけて完成です。
写真にはありませんが、内部には風圧シャッターが取付られ、換気送風機が作動すると開口する仕組みとなっております。
依頼元：株式会社エイティック様
今回、建屋内キュービクル式高圧受電設備の容量拡充と低濃度PCB「ポリ塩化ビフェニル化合物」含有変圧器の為入替となりました。
既存電源を切り離し後、クレーンで既存高圧受電設備を吊り上げ撤去を行います。
新規設置キュービクル式高圧受電設備です。増設分電線は、プルBOXを経由し地下埋設となっています。
高濃度PCB廃棄物（変圧器・コンデンサー）は、令和4年3月31で処分期間は終了しました。
低濃度PCB廃棄物（変圧器・コンデンサー）については、令和9年3月31日で処分期間が終了します。
期間内に処分しない場合、10万円~50万円の罰金もしくは6ケ月以内の懲役が適用されます。ご注意下さい。
ご心配な方はキュービクル式高圧受電設備を管理する電気保安協会及び電気工事会社へお問合せ下さい。
環境省HP→ポリ塩化ビフェニル（PCB）早期処理情報サイト
環境省HP→環境省パンフレットポリ塩化ビフェニル（PCB）廃棄物の期限内処理に向けて
新規配線はエフレックスで地下埋設の上、コンクリート電柱を経由し、RD-RAC配線となっております。
左から450A増設分動力分電盤と換気扇用モーターブレーカー盤、電灯盤となっています。
LED照明は、三菱電機高天井用LED照明GTシリーズが採用されています。
依頼元：株式会社エイティック様
協力会社：有限会社平和電工様
◎三菱電機エコヌクール設置工事
和室への床暖房設置（エコヌクールピコ-3部屋設置）
床12ｍｍ合板の上にスタイルフォーム30ｍｍ、再度合板12ｍｍ合計54ｍｍ床上げした上に三菱電機ハードパネルを敷設しております。
仕上げは12ｍｍフローリング仕上げとなります。
居室への段差はほとんどなくなりました。
ヒートポンプと熱源機1台で3部屋暖めています。
◎三菱電機ハウジングエアコン MLZ-GX4017AS×3台設置
◎三菱電機ルームエアコン MSZ-BXV2221×2台設置
◎三菱電機エコキュート SRT-S375U 設置
◎三菱電機床下換気扇 V-09FFS3×3台設置
◎三菱電機浴室換気乾燥暖房機 V-143BZ2設置（2室換気タイプ）
◎三菱電機レンジフード設置 V-602K8-M設置
◎PanasonicLED照明及びダウンライト全部屋設置
◎IHクッキングヒータ設置
◎Panasonicインターフォン設置
◎クリナップ洗面化粧台設置
◎従量電灯60A変更及び各コンセント＆スイッチ全交換
電気系統及び水回りすべてリフォーム及び、最新の家電品でALL電化の家になりました。
築年数40年を経過した家ですが2月でも床暖房だけで各部屋が過ごせるそうです。
オーナーさん曰く「家ってこんなに暖かくなるんだね」という言葉が印象的でした。
とても暖かい家に生まれ変わった古民家リフォーム案件でした。
2021年8月より施工させていただいていた関東工場様
事務所棟が竣工しました。
三菱電機ビル用マルチエアコンスリムS
三菱電機Mr.Slim ZRシリーズの構成となっております。
H鋼アングルに、ZAMC型鋼、防振架台で設置されています。
ZAMについてはこちらを参照下さい。→ZAM
ラッキング処理はガルバリウム鋼板仕様となっております。
手前の収納盤には、高調波抑制対策機器としてアクティブフィルターが収納されています。
機械室に収められているのは、
ロスナイ床置型 LF-200X2-F60（フリープラン対応型）
各階2台づつ設置され、稼働しています。
リモコンで感知したCo2濃度により、ロスナイと接続されたインバーターが周波数制御運転します。
三菱電機産業用ロスナイ→（インフォメーションPDF）
三菱電機集中管理システムにより、全館の接続されたエアコン、ロスナイが管理されています。
警備システムがONになると全館の空調機が一斉に停止する機能（警備連動システム）も構築させていただいております。
（警備連動には三菱電機AE200Jライセンスと別途システム構築が必要です。）
長期間工事協力いただいた協力会社の皆様方、及び三菱電機グループ会社の方々お疲れさまでした。
また、弊社のわがままにもお付き合いいただきありがとうございました。
